Nové termokamery a vysokorychlostní kamery pro průmysl, vědu a výzkum

Zajištění kvalitní a efektivní výroby či provozu s minimálními náklady vyžaduje důkladnou kontrolu a diagnostiku výrobních strojů i procesů. Nástroji s prokazatelnými výsledky jsou jak termokamery FLIR, tak i vysokorychlostní kamery FASTEC Imaging a iX Cameras, které umožňují rychle zobrazit skryté děje i problémy a pomáhají nalézt nová řešení v oblasti výzkumu a testování materiálů.

Termokamery FLIR – měření teplot
Rychlým nástrojem pro zjištění skutečného stavu strojů, zařízení a výrobních procesů je termodiagnostika – snímání teplotního pole termokamerami FLIR, od nejstaršího a největšího světového výrobce termokamer na světě. Termodiagnostika má výhodu v tom, že se jedná o bezkontaktní metodu, která se provádí za plného provozu stroje nebo zařízení. Navíc má prokazatelné výsledky ve snížení výrobních a provozních ztrát způsobených neplánovanými odstávkami a zmetkovitostí a zvyšuje spolehlivost strojů a zařízení.

Typické závady v průmyslových provozech

Nejrozšířenější využití termodiagnostiky je v oblasti rozvodů elektrické energie, elektrických strojů a zařízení, mechanických strojů, ale také kontroly teplot výrobních procesů a výzkumu. Nejčastější závady jdou přehřáté elektrické spoje, přetížené stroje a zařízení, které mohou vést v nejhorším případě k požáru. Hlavně však dochází k výpadkům strojů a zařízení, což se projeví neplánovanou odstávkou a výrobními ztrátami. Díky pravidelné termodiagnostice termokamerou FLIR lze potenciální kritická místa včas odhalit a zabránit tak nemalým ztrátám.

Ruční termokamery FLIR

Současná nabídka termokamer FLIR je velmi rozsáhlá a uspokojí všechny požadavky na kvalitní bezkontaktní měření teplot. Termokamery využívají nejmodernější technologie, jsou odolné, mají snadné ovládání a unikátní měřicí a obrazové funkce. Rozsah měřených teplot (až +2 000 °C) a vysoká citlivost (< 0,02 °C) umožňují využití v celé řadě odvětví, jako je elektro (kontrola rozvodů, elektro zařízení a strojů, FVE), strojírenství a mechanika (tepelné namáhání strojů a zařízení), výrobní procesy (kontrola teplot a zpracování materiálu), hutnictví (kontrola teploty taveniny) i stavebnictví (detekce tepelných mostů, vlhkostí, atd.). Bezkontaktní měření teplot je obecně ztížené celou řadou faktorů, které mají vliv na přesnost měření. Proto FLIR vyvíjí a implementuje speciální funkce, které usnadňují kvalitní měření.

Funkce FLIR MSX – zvýšení kontrastu
V mnoha případech se stává, že při měření je snímaný objekt tepelně nevýrazný. Pro rychlou prostorovou orientaci při měření přišel výrobce FLIR s patentovanou funkcí MSX – multispektrální zobrazení. Funkce MSX je založena na propojení termogramu a reálného snímku z vestavěné reálné kamery v termokameře. Nepropojují se však celé obrazy, ale pouze kontury z reálného snímku do termogramu. Výsledkem je termogram s mnohonásobně vyšším kontrastem snímaného objektu. Díky funkci FLIR MSX je měření s termokamerou podstatně jednodušší a také rychlejší.

Standardní termogram a termogram s MSX

Funkce FLIR UltraMax – 4× zvýšení rozlišení
V případech, kdy dochází k ojedinělým potřebám pořízení termogramů s vyšším rozlišením, ale v drtivé většině případů dostačuje stávající rozlišení termokamery, je investice do termokamery s vyšším rozlišením diskutabilní. A právě pro podobné případy výrobce FLIR nabízí speciální funkci UltraMax, která je zcela implementována do většiny přenosných termokamer FLIR.

Standardní termogram a termogram UltraMax s 4× vyšším rozlišením

Díky funkci UltraMax je možné pořídit termogramy v 4× vyšším rozlišení a s vyšší přesností měřených hodnot. Funkce UltraMax je založena jen na vlastním pohybu termokamery uživatelem, tedy nikoli na mechanickém systému pohybu snímače, který se dříve nebo později může poškodit a představuje tak nákladnou opravu.

Ruční termokamery

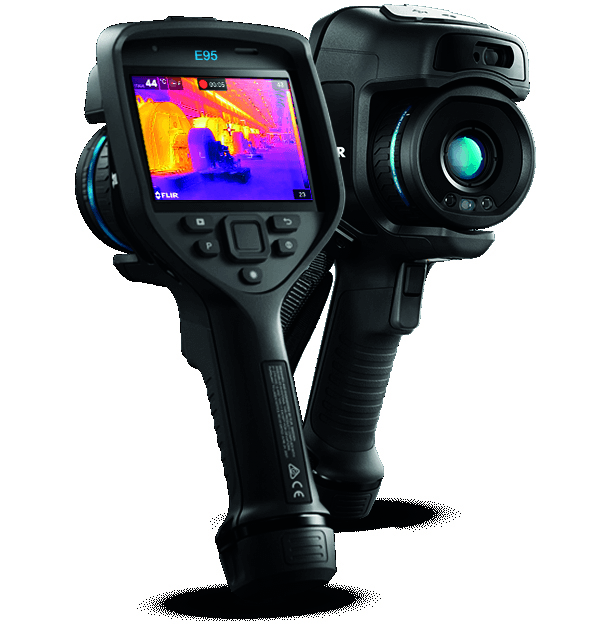

FLIR Exx

Mezi termokamery, které disponují výše uvedenými obrazovými funkcemi, patří ruční termokamery FLIR Exx (E53, E75, FLIR E85 a FLIR E95). Nabízejí vysoké rozlišení až 464 × 348 bodů, citlivost až 0,03 °C, výměnné objektivy pro široké spektrum použití s přesným automatickým ostřením s pomocí laseru, dálkoměr pro přesné měření vzdálenosti a v neposlední řadě velký a přehledný 4″ dotykový LCD displej s českým menu, a to vše v kompaktním a odolném provedení.

Přenosná termokamera
FLIR T5xx

Vyšší řadou jsou pak termokamery FLIR řady T, konkrétně FLIR T5xx, (FLIR T530 a FLIR T540), které doplňují profesionální řady termokamer FLIR T6xx s rozlišením 640 × 480 bodů (s UltraMax 1 280 × 960 bodů) a FLIR T10x0 s rozlišením 1 024 × 768 (s UltraMax 2 048 × 1 536 bodů) a disponují celou řadou technických inovací, které usnadňují termovizní měření. Mezi ně patří velký 4″ dotykový odolný a otočný displej v úhlu 180 ° usnadňující měření ze šech pozic i těžko přístupných objektů.
Vlastností většiny termokamer FLIR jsou i bezdrátové komunikace, jako je WiFi konektivita se SmartPhone/tabletem s on­‑line přenosem obrazu a měřených dat, které lze využít jako např. bezdrátové dálkové ovládání, nebo Bluetooth konektivita s měřicími multimetry a vlhkoměry FLIR pro záznam externích dat, které jsou pro záznam externích dat, která jsou pro mnohá měření nepostradatelná.

Ukázka vyhodnocení teplot v SW FLIR

Uložené termogramy nebo radiometrické videosekvence lze vyhodnotit v programech FLIR a vytvořit přehlednou zprávu z měření v PDF, Wordu nebo exportovat data do Excelu pro další zpracování.
Technická úroveň a vyspělost termokamer FLIR nejsou jediné, které jsou potřebné k dosažení kvalitních výsledků v technické diagnostice. Je to rovněž zajištění kvalitního proškolení obsluhy, následné podpory a servisu. I to si výrobce FLIR již uvědomuje a pro zachování a zvýšení dlouhodobé spokojenosti uživatelů provádí změny nejen po technické stránce termokamer, ale také po obchodní stránce ve výběru svých partnerů.

Vysokorychlostní kamery – záznam rychlých dějů
V průmyslových provozech se běžně používají stroje s velmi rychlými a přesnými pohyby. Jejich spolehlivost a přesnost ovlivňuje kvalitu výrobku, a tedy i výrobní náklady. U rychle se pohybujících strojů (výrobní, balicí, plnicí linky, řezačky, ohýbačky, obráběcí stroje, atd.) není možné provést kontrolu pouhým okem či běžnou kamerou, ale speciální –
vysokorychlostní kamerou, která umožní kvalitní záznam tisíce snímků za sekundu. Standardní koncepce vysokorychlostních kamer (samostatně kamera a připojené PC) vyžaduje externí napájení, montáž, PC atd. To je z prostorového a hlavně bezpečnostního hlediska v průmyslových provozech obtížné. Proto firma FASTEC Imaging vyvinula zcela přenosnou vysokorychlostní kameru FASTEC TS.

Přenosná vysokorychlostní kamera FASTEC TS

Kamera FASTEC TS umožňuje pořizovat záběry ve vysokém rozlišení až 2 560 × 2 048 bodů přímo „z ruky“ nebo při montáži na stativ ze vzdáleného PC či bezdrátově z tabletu. Na dotykovém LCD lze přímo na místě analyzovat pohyby stroje a provést jeho seřízení. Právě proto se vysokorychlostní kamery FASTEC TS úspěšně používají v průmyslových provozech s prokazatelným přínosem zvýšení spolehlivosti strojů a snížení zmetkovitosti.
Pro účely výzkumu velmi rychlých dějů (obrábění, crash testy, test airbagů, atd.) jsou určeny špičkové vysokorychlostní kamery iX Cameras (dříve Olympus). Úplnou novinkou jsou kompaktní kamery i­‑SPEED 5 s full HD rozlišením 1 920 × 1 080 bodů a rychlostí záznamu až 500 000 fps. Tyto kamery vynikají celou řadou bezkonkurenčních parametrů i příznivou cenou. Na úplné špičce stojí kamery i­‑SPEED 7, které díky snímači s vysokým rozlišením 2 048 × 1 536 bodů a záznamu až 1 000 000 fps umožňují využití ve všech aplikacích bez kompromisů. Zejména v oblasti multimédií, výzkumu a testování materiálů přinášejí kamery i­‑SPEED 5 i 7 pro své uživatele neocenitelnou pomoc při studování extrémně rychlých dějů.

Profesionální vysokorychlostní kamery i­‑SPEED 5 a 7

Společnost SpektraVision s. r. o. jako „PREMIUM Partner FLIR“ nabízí široké spektrum pokročilých termokamer FLIR s bezkonkurenční desetiletou zárukou na snímač a dále celou řadu diagnostických přístrojů a metod, mezi které patří systémy pro nedestruktivní testování na bázi termografie (IrNDT), průmyslové i laboratorní vysokorychlostní kamery a další diagnostické přístroje.
