Budiž světlo!

Jednotný barevný odstín výrobku je znakem kvality a má vliv na rozhodnutí zda produkt koupíme nebo ne. Většina produktů se navíc skládá z více komponent, rozličných materiálů, vyrobených různými dodavateli a lidským okem pak hodnotíme výsledný vzhled produktu. Podmínky, za kterých osoby odpovědné za kvalitu barevný odstín hodnotí by měly být jednotné, aby byla zaručena dobrá opakovatelnost vizuální kontroly.

Nejdůležitějším iluminantem pro kontrolu je denní světlo. Institut CIE definuje několik typů denního světla a mezi nejpoužívanější patří D65. Proto musí lampy ve světelném boxu pro kontrolu barevného odstínu simulovat tento standardní iluminant co nejlépe. Dosud byla tato simulace zajištěna nejčastěji pomocí fluorescentních trubic jako světelného zdroje. Novinkou je simulace denního světla pomocí kombinace filtrovaného světla z halogenových lamp a LED, které zaručí nejvyšší možnou kvalitu CIE D65 ve stupni A.

CIE Metamerický index – MI

CIE vydání 51.2 popisuje metodu posuzování kvality zdrojů denního světla za pomoci 5ti párů vzorků barvy. Každý pár obsahuje běžný a metamerický vzorek MIVIS = 0 pro standardní iluminant D65. Čím větší je rozdíl mezi vzorky na skutečném denním světle a světle simulovaném ve světelném boxu, tím horší je kvalita D65 u posuzovaného světelného boxu. [5][13][12] Vzorce pro výpočet MIVIS a MIUV jsou následující:

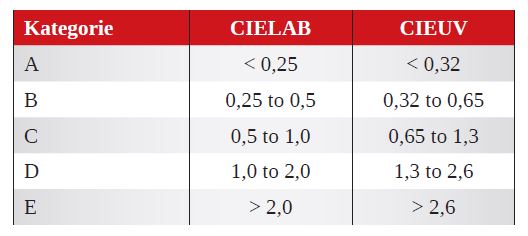

Kde ΔEi a ΔEj jsou L*a*b* (L*u*v*) barevné odchylky mezi ith a jth páry vzorků. Výsledná klasifikace MIVIS a MIUV je dle přiložené tabulky.

Standardní iluminant D65

V roce 1964 definoval institut CIE několik standardních iluminantů denního světla na základě měření skutečného denního světla. Nejdůležitějším byl iluminant D65 s teplotou světla 6504K, který odpovídá dennímu světlu ve střední a západní Evropě, v pravé poledne, se světlem rozptýleným lehkou oblačností, včetně UV složky.

V komerčně dostupných světelných boxech se používají různé světelné zdroje pro simulaci iluminantu D65. V závislosti na jejich kvalitě mohou vypadat vzorky v nich posuzované velmi odlišně. Následující příklad: světelný box s fluorescentními trubicemi pro simulaci D65 při 6500K. Kvalita simulace D65 dosahuje pouze stupně B dle CIE. Pár vzorků vypadá velmi odlišně.

Obrázek 1: simulace denního světla pomocí fluorescentních trubic

Další příklad: světelný box byko-spectra pro, kde je jako světelný zdroj použita kombinace filtrovaných halogenových lamp a LED. Kvalita simulace D65 dosahuje stupně A a spektrální křivka distribuce světla je bez velkých výkyvů. Mezi vzorky je patrný minimální rozdíl, stejně jako na skutečném denním světle.

Obrázek 2: simulace denního světla pomocí filtrovaných halogenových lamp a LED

byko-spectra pro – nejvyšší kvalita simulace D65

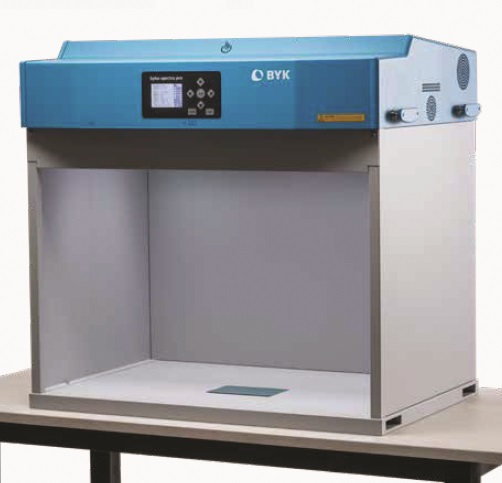

Díky unikátní technologii osvitu kombinující filtrované halogenové lampy a LED je světelný box byko-spectra pro nejlepším zařízením pro simulaci iluminantu D65, což bylo ověřeno měřením jeho spektra institutem CIE. Vestavěné senzory měří a regulují výkon světelného boxu v reálném čase. Intenzitu svitu a teplotu světla můžete sledovat na displeji, spolu s dosaženým časem svícení. Díky průběžnému měření mohl být interval pro výměnu lampy prodloužen na 600 hodin, což přináší úsporu provozních nákladů. Lampa pro D65 je snadno přístupná a uživatel si ji může měnit sám, bez zásahu servisu. Kromě denního světla D65 o nejvyšší možné kvalitě CIE, stupeň A disponuje byko-spectra pro ještě dalšími standardními iluminanty: D75, A, CWF, TL84, U30 a samostatnou UV lampou pro hodnocení fluorescentních vzorků.

Pro dosažení bezvadné distribuce světla používá byko-spectra pro difůzní panel, který zaručí jednotnou intenzitu světla v celé pozorovací ploše. V souladu s mezinárodními standardy jsou interiérové části světelného boxu lakovány spektrálně neutrální šedou barvou, která neovlivňuje pozorování a hodnocení vzorků. Byko-spectra pro můžete ovládat buď pomocí velkého displeje a klávesnice nebo dálkovým ovládáním.

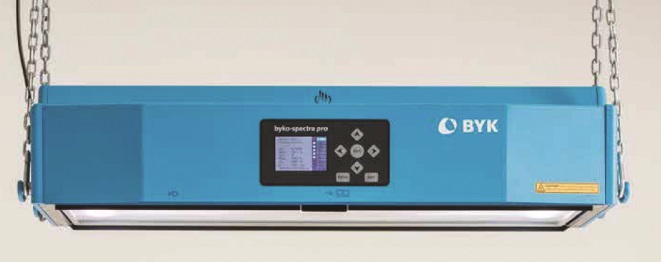

Pro pozorování velkých vzorků si můžete byko-spectra pro objednat pouze jako osvětlující panel a zavěsit jej nad pracovní stůl.
