Odpovědí na zvyšující se požadavky v oblasti objemového obrábění je TENDO E compact

TENDO E compact je univerzální hydraulický upínač firmy SCHUNK pro objemové obrábění, vrtání, vystružování a řezání závitů.

Menší tolerance, enormní tlak na náklady, vyšší přesnosti – TENDO E compact je odpověď na zvyšující se požadavky v oblasti objemového obrábění, které nemohou být hospodárněji splněny jinými typy upínačů, jako např. kleštinovými ER, Weldon, tepelnými nebo jinými hydraulickými upínači. TENDO E compact přesvědčuje cenou, která usnadňuje přechod od mechanických a tepelných upínačů k dokonalejší kvalitě značky TENDO.

Inzerce

Přednosti univerzálního hydraulického upínače TENDO E compact:

• Nejvyšší upínací momenty až 900 Nm při Ø 20 mm u nástroje se suchou stopkou a 520 Nm s naolejovanou stopkou
• Maximální obvodová házivost a opakovatelná přesnost je menší než 0,003 mm
• Univerzální použití pro frézování, vrtání, vystružování a řezání závitů
• Prodloužení životnosti nástrojů až o 40 % vede k úspoře nákladů
• Rychlá výměna nástrojů bez externích zařízení – upínání pomocí šroubu na doraz

TENDO E compact udává zcela nový standard. Se silným výkonem při přenosu upínacího momentu, tlumicími vlastnostmi, tuhostí a nízkou obvodovou házivosti je tento upínač nástrojů předurčen k vysoce přesnému a rychlému obrábění – zvláště vysokoobjemovému.

1. Oblast vysokoobjemového obrábění
TENDO E compact je první hydraulický upínač, který je vhodný k vysokoobjemovému obrábění: např. 400 cm³/min na 15 142, v závislosti na obráběcím stroji a nástroji

2. Vystružování
Při vystružování zajišťuje vynikající tlumení vibrací nejlepší povrchy obrobků a nízká obvodová házivost nejpřesnější rozměrovou toleranci

3. Vrtání
Jedna z mnoha předností řady TENDO. Tlumení vibrací a nízká obvodová házivost < 0,003 mm jsou i zde nejdůležitějšími argumenty pro TENDO E compact

4. Zahlubování / srážení hran
Kvalita při zahlubování a srážení hran je dána přesností a nízkou obvodovou házivostí – TENDO E compact zaručuje obojí

5. Řezání závitů
S vysokým upínacím momentem (až 2 000 Nm při Ø 32 mm) a vynikajícím tlumením vibrací je TENDO E compact vhodný i k řezání závitů

S bleskovou výměnou nástroje pomocí imbusového klíče je vhodný i pro flexibilní obrábění malých a středních sérií.

Flexibilní upínací rozsah díky redukčním pouzdrům

Redukční pouzdra umožňují upnutí více různých průměrů stopek s jediným upínačem. Univerzální redukční pouzdra GZB-S jsou k dispozici ve dvou verzích: osvědčené utěsněné proti chladicím kapalinám a s inovovaným periferním chlazením. Obě verze se dají použít do upínačů nástrojů řady TENDO, TRIBOS a SINO-R, stejně jako do všech hydraulických upínačů dostupných na trhu.

S redukčními pouzdry mohou být upnuté nástroje se stopkami různých rozměrů od 3 do 32 mm. Přednostmi jsou nižší pořizovací náklady a vyšší upínací síla pro daný průměr stopky.

Zabiják připravných časů

Výměna nástroje během sekundy, přesnost v řádech μm bez dalších přídavných zařízení.

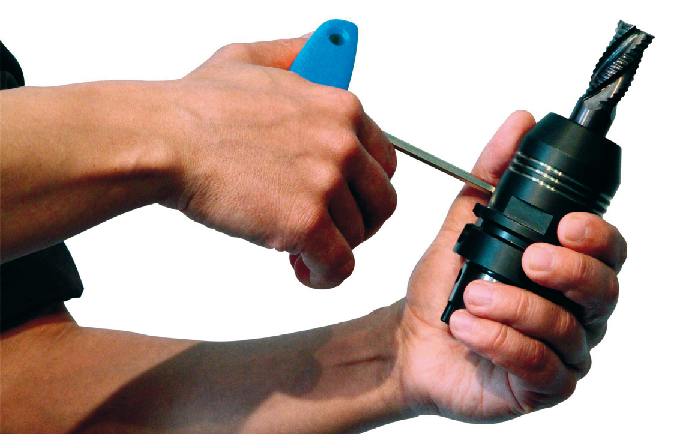

Jednoduchým pootočením ruky je nástroj rychle a bezpečně vyměněn. Nástroj se vloží do hydraulického upínače, upínací šroub se pomocí šestistranného klíče dotáhne do koncové polohy a je hotovo. Přednostmi jsou úspora času díky úspoře přípravných časů a žádné další investiční a energetické náklady na přídavná upínací zařízení.

Díky enormnímu upínacímu tlaku hydraulického upínače TENDO jsou zbytky olejů, tuků nebo maziva vtlačeny do drážek na nečistoty. Tím je zajištěno, že zůstává upínací plocha suchá a je zaručený spolehlivý přenos krouticích momentů.

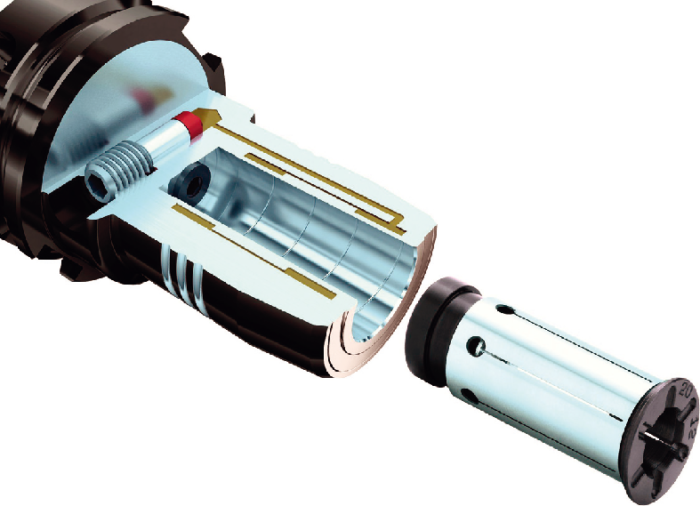

TENDO-E Compact

Revoluční hydraulický upínač s přenosem krouticího momentu až 950 Nm.

TENDO-E Compact

Drážky na nečistoty pro spolehlivý přenos krouticího momentu
