Upínání pro váš měřicí stroj

Upínací stavebnice společnosti Renishaw pro souřadnicové měřicí stroje umožňují rychle a opakovatelně upnout každou měřenou
součást na stůl měřicího stroje. Tím zvyšují kapacitu stroje a také opakovatelnost a přesnost měření.

Ať už měříte cokoliv, třeba součásti pro letecký, automobilový, elektrotechnický či zdravotnický průmysl, upínací přípravky Renishaw představují komplexní řešení splňující vaše požadavky na upínací systém pro souřadnicové měřicí stroje. Upínací systém obsahuje tři typy upínacích desek s upevňovacími závitovými otvory o velikosti M4, M6 nebo M8 a široký sortiment upínacích elementů. Stavebnici lze velmi rychle sestavit, případně již hotovou sestavu modifikovat. I tento faktor přispívá ke zvýšení kapacity měřicího stroje a snižuje prodlevy při přípravě měření.

Základní kamenem jakéhokoliv upínacího systému jsou upínací desky.

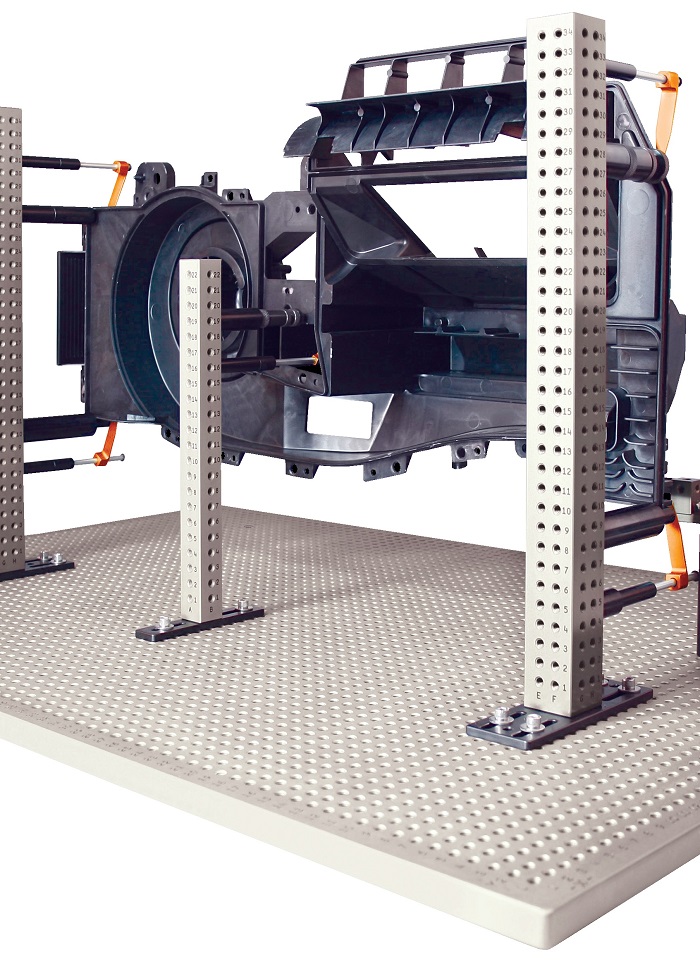

Upínací desky Renishaw jsou vyrobeny z hliníkové slitiny, přesně broušeny a opatřeny teflonovou povrchovou úpravou, která je činí odolnými proti opotřebení a poškrábání. Jsou k dispozici v mnoha velikostech až do rozměru 1 500 mm × 3 000 mm a mohou být vybaveny závitovými otvory M4, M6 nebo M8. Díky tomu lze najít vhodné řešení pro celou řadu měřených dílů od velmi malých a jemných součástí až po velké a těžké obrobky. Upínací otvory v deskách jsou alfanumericky označeny. Přehledně označeny jsou také jednotlivé upínací elementy. Díky tomu lze zcela jasně identifikovat a zdokumentovat připravenou upínací sestavu a v budoucnu nebo na jiném pracovišti ji opět snadno a rychle identicky sestavit. Tato možnost je oceňována zejména tam, kde jsou z jedné upínací stavebnice často sestavovány různé konfigurace nebo tam, kde měřicí stroj obsluhuje více operátorů. Identicky sestavované konfigurace příznivě ovlivňují reprodukovatelnost a přesnost měření díky snížení či plnému odstranění proměnlivostí vnášených do procesu měření.

Inzerce

Upínací stavebnice jsou modulární

Sortiment upínacích elementů Renishaw pro souřadnicové měřicí stroje obsahuje upínky, magnety, stojánky, sloupky, stavitelné prvky a další příslušenství. K dispozici jsou také upínací elementy z materiálu, který vylučuje pravděpodobnost poškrábání nebo jiného poškození měřeného dílu. Jednotlivé prvky lze utahovat ručně, bez použití jakýchkoliv speciálních nástrojů. Každý z prvků je označen objednacím kódem pro snadnou identifikaci a možnost dokumentace. Upínací elementy lze umístit blízko sebe tak, aby bylo zajištěno snadné měření i těch nejmenších součástí. Všechny upínací prvky vyvíjejí na měřenou součást minimální upínací sílu, aby nedocházelo k její deformaci nebo poškození.

Upínací deska je základ.

Upínací stavebnice Renishaw jsou k dispozici v kompletních soupravách. Součástí každé stavebnice je jedna upínací deska a komplexní sada upínacích prvků. Všechny sady obsahují zásobník k uložení a přehlednému uspořádání těchto prvků. Sady mohou být libovolně rozšiřovány o další upínací elementy.

Stavebnice pro optické měřicí stroje

Upínací stavebnice Renishaw jsou určeny také pro stroje s optickým nebo multisenzorovým vybavením. Představují rychlý a opakovatelný způsob upnutí součásti pro přesné a konzistentní měření. Každá upínací stavebnice pro optický systém obsahuje transparentní akrylátovou upínací desku, která umožňuje snadné prosvícení k získání čistého a zřetelného obrazu součásti. Sestavenou konfiguraci upínacího přípravku lze snadno zaznamenat a zdokumentovat pro opakované sestavení v budoucnu nebo na jiném stroji. Pro menší optické stroje je určena souprava QLC (Quick Load Corner), která obsahuje akrylátovou upínací desku a speciální rám navržený pro rychlé a opakovatelné vkládání a vyjímání upínacích desek. Souprava IVF (Interchangeable Vision Fixture) je vhodná pro větší optické měřicí stroje a umožňuje rychlou výměnu celé upínací konfigurace. Upínací přípravek IVF může obsahovat jednu nebo více plexisklových základních desek. Je možné dodat i soupravu vyrobenou na míru pro danou aplikaci. Upínací stavebnice Renishaw jsou k dispozici v soupravách nebo po jednotlivých položkách. Stavebnice představují rychlé a jednoduše použitelné řešení pro každý požadavek na upnutí dílce. Na přání je možné navrhnout a vyrobit také speciální upínače pro specializované nebo zvláštní měřicí úlohy.
