Grumant: Nové univerzální zapichovací nástroje
Japonská firma Kyocera Ceratip, divize společnosti Kyocera Corporation, je jedním z předních výrobců na trhu s keramickými komponenty (elektronika, umělý diamant, keramika apod.). Tato firma před časem vstoupila také na trh s nástroji pro třískové obrábění. Za poměrně krátký čas si vybudovala své místo a stala se rovnocenným konkurentem i tradičním evropským výrobcům. Stejně úspěšně se prosadila také na českém trhu, kde je zastoupena firmou Grumant, s. r. o. Snaží se prosadit pomocí vysoké kvality substrátů, nejmodernějších technologií povlaků běžných vyměnitelných destiček pro soustružení a frézování a důrazem na řešení problémů při obrábění těžkoobrobitelných materiálů (škála utvářečů třísek pro obrábění korozivzdorných materiálů, utvářeče pro dokonalé dělení třísek ocelí třídy 11 apod.). Strategií firmy je vytvářet nové konstrukce často užívaných nástrojů proto, aby se staly co nejefektivnějšími a tedy u zákazníků žádanými. V tomto duchu vznikly vrtáky s VBD typu Magic Drill, frézy MEZ, kulové frézy MRF…
Dnes bychom se rádi věnovali horké novince – zapichovacím nástrojům GBA. Jedná se o univerzální zapichovací systém, který má pouze dva upínací rozměry, jehož výhodou je široká škála rozměrů destičky. Malý počet upínacích rozměrů snižuje náklady na pořízení základní řady nástrojů. Další výhodou je jednoduché a přesné upínání destiček, řešené bez vrchní přítlačné upínky, což mimo jiné zlepšuje odchod třísek z místa řezu.

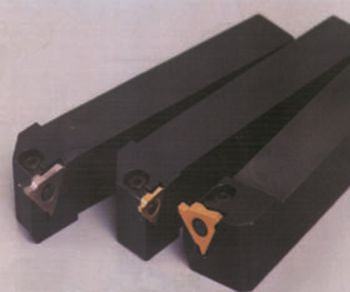

Nožové držáky pro GBA
Konstrukce destiček
Trojbřité destičky GBA menší upínací velikosti 32 se vyrábějí pro zápichy od 0,5 do 2,5 mm, větší typ GBA43 pro zápichy od 1,25 do 4,8 mm, ve velmi přesné rozměrové toleranci ± 0,03 mm. Destičky mají ve většině případů broušený utvářeč. Výjimkou jsou pouze destičky velikosti GBA43 o zápichových šířkách 2,00; 2,5; 3,00; 4,00 mm, které se vyrábí s lisovaným utvářečem MY. Utvářeč MY se vyznačuje především dobrým odvodem třísky. Díky pozitivní geometrii vzniká při obrábění velmi nízký řezný odpor.

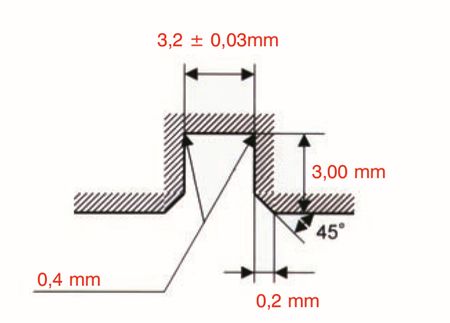

Zápich vyrobený na jeden záběr speciálně vyrobenou destičkou
Firma Kyocera nabízí možnost výroby speciálních typů destiček podle požadavků zákazníka. Díky jednoduché konstrukci je možné zajistit výrobu speciálních destiček pro složitější tvar zápichu. V případě poptávky po takovémto druhu nástroje se samozřejmě cena stanovuje individuálně podle počtu vyráběných kusů a složitosti požadovaného tvaru. Toto řešení se může stát velmi zajímavé především pro sériovou výrobu.
Mikrozrnný karbid povlakovaný multivrstvým povlakem na bázi TiAlN, ze kterého jsou destičky GBA vyráběny, vyniká vysokou houževnatostí a odolností proti vyštipování nebo vylamování řezné hrany. Povlak zvyšuje tvrdost povrchu a zlepšuje odolnost proti opotřebení. O těchto vlastnostech jsme se přesvědčili při testu opotřebení řezné hrany.

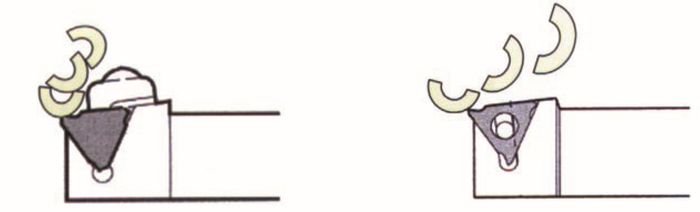

Jednoduché a přesné upínání destiček zaručuje volný odchod třísek

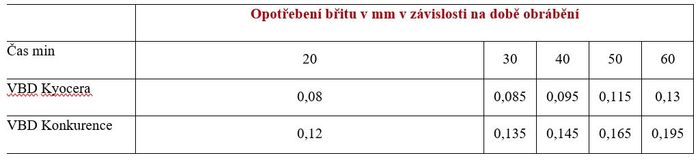

Obráběný materiál: 34CrMo4, řezné podmínky: v = 100 m.min-1; f = 0,1 mm.ot-1; hloubka zápichu = 3 mm. Porovnávali jsme destičku Kyocera GBA43R300 a konkurenční karbidový nástroj s TiN vrstvou. Po 10 minutách čisté práce byla naše destička opotřebena o necelých 0,05 mm, zatímco konkurenční zhruba kolem 0,07 mm. Při dlouhodobější práci se rozdíly v opotřebení zvětšovaly.
Nejen sériové, ale i střední a malé

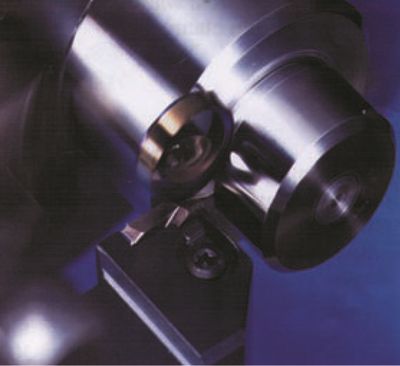

Destičky mají vysokou houževnatost a odolnost proti štípání a vylamování řezné hrany
Kyocera dodává destičky GBA jak standardně, to znamená v jednom balení (10 ks destiček, 30 břitů) od jednoho rozměru, tak i ve speciálních sadách, kde v jedné krabičce je 10 ks destiček, avšak každá pro jiný rozměr zápichu (v sadě menších destiček GBA32 jsou to např. rozměry 0,5; 0,75; 0,95; 1,00; 1,25; 1,45; 1,50; 1,75; 2,00 mm a u větších GBA43 rozměry 2,50; 2,65; 2,80; 3,00; 3,30 mm). To je zajímavé pro uživatele, kteří nepoužívají jeden stálý rozměr zápichu, naopak je často mění a potřebují vysokou variabilitu a širokou řadu nástrojů. Obzvlášť menší výrobci mohou díky tomuto nástroji ušetřit náklady. Běžně se dodávají destičky v minimálním balení 10 ks a pro pořízení zásoby v celé šířce rozměrů této desetikusové sady Kyocera je třeba zakoupit minimálně 100 ks destiček.
Karel Horešovský
