12. prosince 2018 15:07

Široký sortiment CNC obráběcích strojů

Společnost Machine Group s. r. o. již několik let zastupuje jednoho z největších výrobců obráběcích strojů, taiwanskou firmu ROUNDTOP MACHINERY INDUSTRIES CO., LTD., která nabízí své výrobky pod značkou JOHNFORD. Strategie firmy spočívá v permanentním vývoji nových strojů, hledání inovativních technických řešení a zvyšování kvality.

Inzerce

Firma produkuje velmi široký sortiment obráběcích strojů (cca 93 typů) a tím dokáže uspokojit každý požadavek v oboru třískového obrábění.

Zákazníkům jsou nabízeny:

• CNC soustruhy s bohatým příslušenstvím – nástrojová hlava s možností hnaných nástrojů, Y­‑osa, protivřeteno, možnost dvou nástrojových hlav, vysokotlaké chlazení, lunety, podavače materiálu a další;

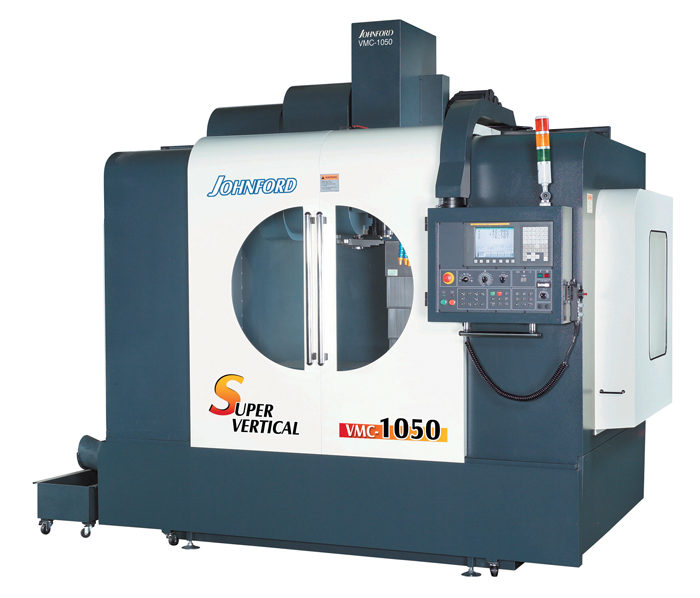

• CNC vertikální frézovací centra – výběr z lineárního nebo kluzného vedení, chlazení vřetene, chlazení kuličkových šroubů, lineární odměřování, elektronická kompenzace teploty stroje, 4. osa, 5. osa, obrobková a nástrojová sonda, vřetena s přímým vedením, vřetena s řemenem, elektrovřetena a další;
• CNC horizontální frézovací centra – výměnné palety (dle přání až 12 palet), velmi výkonná vřetena, vysokotlaké chlazení středem nástroje, klimatizace systému, rozvod hydrauliky pro upínání obrobku, zásobník až pro 120 nástrojů, plně řízená 4. osa s otočením o 0,001 ° a další;
• CNC vertikální soustruhy (karusely) – nástrojová hlava s možností hnaných nástrojů, automatická výměna palet, dvě nástrojové hlavy s upínáním VDI, až 3 000 mm možnost obrábění s maximálním zatížením stolu 15 000 kg;
• CNC portálová centra – otevřená i s možností plného krytování, délka stolu dle přání zákazníka, možnost výměnných hlav, multifunkční 5osé hlavy, úhlové hlavy, zásobník pro 120 nástrojů a další.

Každý stroj lze na přání zákazníka vybavit řídicím systémem s českým dialogem, který uspokojí i toho nejnáročnějšího uživatele. Mezi nejžádanější systémy patří Fanuc, Heidenhain, Siemens a Mitsubishi. Samozřejmostí jsou i plnohodnotné značkové pohony dle vybraného systému.

Firma & světové trhy
Firma Johnford našla své zákazníky i na nejnáročnějším německém trhu, kde do současnosti prodala již cca 800 obráběcích strojů. Silnou pozici zaujímá i na dalších trzích, kde se značka Johnford úspěšně prezentuje – Velké Británie, Francie, Itálie, ale především USA a Japonsko. Vynikající kvalita výrobku je podložená certifikáty v oblasti řízení kvality TUV ISO 9001 a mnoha získanými oceněními z mezinárodních strojírenských veletrhů. Při kompletaci strojů jsou použity jen ty nejlepší komponenty od věhlasných světových značek (FAG, Parker, Fanuc, Siemens, Heidenhain, Renishaw, FESTO atd.). Zaručují vysokou spolehlivost a bezproblémové obrábění, když stroj zákazník nejvíce potřebuje.

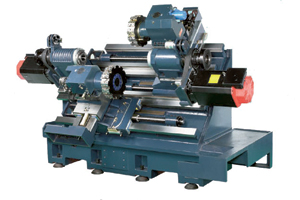

Nový produkt HT 30-2SD
CNC soustruh HT 30-2SD patří do kategorie univerzálních CNC soustruhů. Je vybavený protivřetenem, které je plně synchronizováno s hlavním vřetenem a nástrojovou hlavou, osazenou 12 nástroji. Na přání zákazníka lze stroj dovybavit druhou nástrojovou hlavou, hnanými nástroji, C­‑osou a v případě obrábění mimo osu obrobku i Y­‑osou s pojezdem až 80 mm. Mezi hlavní příslušenství si může zákazník dopřát i odebírání obrobku, podavač tyčového materiálu, lunety různých rozměrů, klimatizaci systému, kleštinové upínání, nástrojové sondy Renishaw, převodovku u hlavního vřetene a další. Výjimečně rychlá nástrojová hlava nabízí soustružnické a frézovací operace s optimálním rozložením nástrojů. Pohonem nástrojové hlavy je servomotor dosahující nejrychlejší časy výměny nástroje z pozice do pozice. Konstrukce lože se šikmým vedením je z litiny MEEHANITE a je navržena pomocí výpočtové metody konečných prvků FEM. Masivní nedělená konstrukce základny je vyztužena žebry, která poskytují vynikající tlumící vlastnosti při redukci deformací a kroucení základny. Hlavní vřeteno i protivřeteno jsou vybaveny předními ložisky s kosoúhlým stykem a zadními válečkovými, která umožňují vysoce přesné a náročné obrábění. V případě využití elektronické kompenzace teploty se minimalizuje teplotní distorze jednotlivých uzlů obráběcího stroje. Poskytuje nejlepší výsledky pro vysokou přesnost obrábění.

Nejen prodej…
Společnost Machine Group s. r. o. neprodává pouze obráběcí stroje, ale nabízí i profesionální kvalitní záruční
i pozáruční servis, školení obsluhy i programátorů na řídicí systémy Fanuc, Heidenhain a Siemens, vytváření CNC programů, poradenství a konzultace, vypracování kompletní technologie výrobku – tzv. na klíč s dodaným strojem. Spolupracuje s významnými leasingovými společnostmi. Je možné dohodnout výhodné splácení či možné dotace.

Široký sortiment CNC obráběcích strojů
Společnost Machine Group s. r. o. již několik let zastupuje jednoho z největších výrobců obráběcích strojů, taiwanskou firmu ROUNDTOP MACHINERY INDUSTRIES CO., LTD., která nabízí své výrobky pod značkou JOHNFORD. Strategie firmy spočívá v permanentním vývoji nových strojů, hledání inovativních technických řešení a zvyšování kvality.

Hlavní technické údaje stroje
HT 30-2SD+C+Y

Max. oběžný průměr nad ložem /mm/ 580
Max. oběžný průměr nad příčným suportem /mm/ 330
Pojezd v ose X /mm/ 160
Pojezd v ose Z /mm/ 550

Vřeteno
Otáčky vřetena /min^-1/ 4 500
Průměr sklíčidla /mm/ 203
Přední konec vřetena /A2-8
Vrtání vřetena /mm/ 65
Průměr tyčového materiálu /mm/ 51
Výkon pohonu vřetena /kW/ 11/15

Protivřeteno
Otáčky vřetena /min^-1/ 4 500
Průměr sklíčidla /mm/ 203
Přední konec vřetena /A2-6
Průměr tyčového materiálu /mm/ 51
Vrtání vřetena /mm/ 65
Výkon pohonu vřetena /kW/ 11/15

Nástrojová hlava
Počet poloh nástrojové hlavy /ks/ 12
Počet poloh hnaných /ks/ 12
Max. výška nože – kvadrát /mm/ 25
Upínání /VDI/ 40
Pojezd Y osy /mm/ ± 40
Výkon pohonu Y osy /kW/ 1,6
Max. otáčky hnaných nástrojů /min^-1/ 3 800
Výkon pohonu hnaných nástrojů /kW/ 3,7/5,5

Posuvy
Rychloposuv /mm/min 15 000
v ose Z, X 18 000

Různé
Hmotnost stroje /kg/ 7 500
Délka stroje /mm/ 5 100
Šířka stroje /mm/ 2 300
Výška stroje /mm/ 2 320

www.machinegroup.cz
