Grumant: Starý vrták v „novém kabátě“

V tomto článku bychom rádi popsali vrták, jehož konstrukce je ve světě již dlouhou dobu známa, avšak nové materiály řezné části mu daly úplně jiné možnosti, zejména v oblasti produktivity a trvanlivosti.

Vrtáky a vyměnitelné břitové destičky (dále jen VBD) s těmito vlastnostmi přináší na český trh jihokorejská firma YG-1 (na českém trhu zastoupená firmou Grumant) pod označením Spade Drill. Podobně jako většina výrobků této firmy si i tento typ vrtáku získal mnoho zákazníků po celém světě díky svému vysokému výkonu a příznivé ceně.

Inzerce

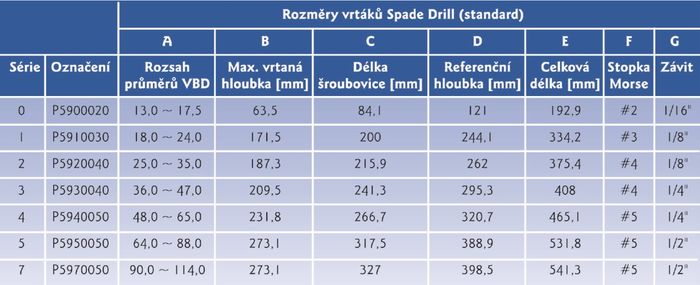

Vrtáky Spade Drill (typ standard)

Uvedený typ vrtáku, i když jeho konstrukce je již dlouho známa, se ve světě příliš neprosadil. Hlavním důvodem bylo, že firmy, které tento typ vrtáku nabízely, neměly pro řeznou část k dispozici nic lepšího než běžnou rychlořeznou ocel. Tento stav přivedl celou řadu zákazníků k chybnému závěru, že daný typ vrtáku není dostatečně výkonný a že není moderní.

Cílem našeho článku je vyvrátit tyto představy. Nejlepším argumentem ve prospěch zmíněného vrtáku je, že firma YG-1 používá pro výrobu korunek stejné materiály, které se již velice dobře osvědčily u českých zákazníků.

Jsou jimi řezné materiály nové generace Super HSS a Premium HSS a rovněž VBD ze slinutých karbidů. Super HSS a Premium HSS se osvědčily na vrtácích řady HPD (High Performance Drills) – vysokovýkonný vrták (viz naše předchozí články).

Tyto vrtáky vykazují 3 až 5× vyšší produktivitu a trvanlivost v porovnání s tradičními vrtáky. Nová nabídka materiálů jim dává nové možnosti a přináší celou řadu dodatečných předností.

VBD znových materiálů Premium HSSa Super HSS

Konstrukce vrtáků Spade Drill

Mnoho výhod přináší rovněž samotná konstrukce nabízených vrtáků. Jednou z nich je, že tělesa mají kanálek pro vnitřní chlazení, tudíž mají daleko lepší řezné vlastnosti než konvenční vrtáky se stopkou Morse.

Detail VBD

Další, velice důležitá výhoda těchto vrtáků vyplývá z konstrukce upnutí břitové destičky, která je pevně uložena a připevňuje se dvěma šrouby. Tento systém umožňuje větší přesazení destičky vůči průměru tělesa, čímž se velice příznivě ovlivňuje ekonomika pořizovacích nákladů. Při koupi jednoho tělesa docílíte pouhou výměnou destiček značného rozsahu vrtaných otvorů. (Např. s tělesem o průměru 13 mm je možno vrtat otvory od průměru 13 mm až do 17,5 mm, nebo s tělesem o průměru 18 mm průměry 18 až 24 mm.) To znamená, že pro vrtání průměrů např. od 13 mm do 47 mm potřebujete pouze 4 tělesa místo 35 konvenčních vrtáků, což je jednoznačná výhoda. Rozměry nabízených destiček jsou přizpůsobeny potřebám metrické i palcové soustavy a jsou nabízeny v dostatečném množství rozměrů. Rozsah nabízených VBD se pohybuje od průměru 9,5 mm až do neuvěřitelných 114 mm.

Přídavný nákružek pro vrtáky Spade Drill, umožňující vnitřní chlazení

Velkou výhodou je možnost volby jak vrtáků se stopou Morse, tak i se stopkou Weldon. Vzhledem k tomu, že nabízené řezné materiály těchto vrtáků nepotřebují velké otáčky, jsou velice houževnaté a snesou velké posuvy, jsou schopny pracovat na starších strojích s horším technickým stavem a strojích s nižšími tuhostmi.

Redukce ISO 40 na Weldon 40 s nákružkem umožňujícím vnitřní chlazení

Redukce Morse 4 na Weldon 40 s nákružkem umožňujícím vnitřní chlazení

Spokojenými uživateli těchto vrtáků jsou proto zejména firmy, které potřebují na stávajících starších strojích dosáhnout zásadní zvýšení produktivity bez větších nákladů na investice a obnovu strojů.

Hloubka vrtání při použití vrtáků Spade Drill dosahuje pozoruhodných 8× D až 15× D, což vypovídá o velkých možnostech těchto vrtáků.

Jako doplněk se nabízejí nákružky na přívod procesní kapaliny i na strojích, které neumožňují chlazení vřetenem.

Další nástroje umožňující zvýšení produktivity

Dodavatel Grumant, s. r. o., současně nabízí i jiné možnosti přívodu procesní kapaliny do nástrojů na starších strojích, a to jak se stopkou Morse, tak i s ISO kuželem (viz obrázky).

Detail nákružku umožňujícího vnitřníchlazení

Na závěr uveďme souhrn výhod vrtáků Spade Drill (od firmy YG-1): vysoký výkon, vysoká trvanlivost VBD, nízké náklady na pořízení tělesa, možnost vrtání hlubokých děr, možnost práce na starších typech strojů, snadný přívod procesní kapaliny, snadné a jednoduché přebrušování, možnost použití jak rychlořezných, tak i karbidových VBD ve stejném držáku.

Velká budoucnost těchto vrtáků je zřejmá i z následujících čísel. Celková produkce nástrojů u firmy YG-1 meziročně roste o 30 % a produkce Spade Drill roste o 60 % již několik let za sebou.

Ing. Valerij Zakrepa

www.grumant.cz
