Měření tloušťky plechu

V automobilovém průmyslu se při lisování plechů používá stříhání a tvarování do forem pomocí lisovacího nástroje.

Kovové raznice se používají k vytvoření vysoce přesných kovových dílů, které mají stejný tvar a velikost.

Lisování kovů v automobilovém průmyslu vyžaduje specifickou tloušťku, aby se zajistilo, že součásti budou stejné, a aby nedocházelo k poškození matrice během tohoto procesu. Když se kovové plechy pohybují dolů po dopravníku, laserové senzory měří jejich tloušťku s vysokou přesností, aby se zajistilo, že mají správnou tloušťku. V této aplikaci lisování plechů je důležité, aby rámové držáky a další kovové komponenty byly identické a aby nedocházelo k poškození matrice a tím se zabránilo prostojům a nákladným opravám.

Inzerce

Výhody

  • Chrání drahé raznice před poškozením
  • Vysoce přesné měření tloušťky na úrovni mikronů, a to i u tmavého a zabarveného materiálu
  • Výstupy analogové 4–20 mA nebo komunikační RS-485

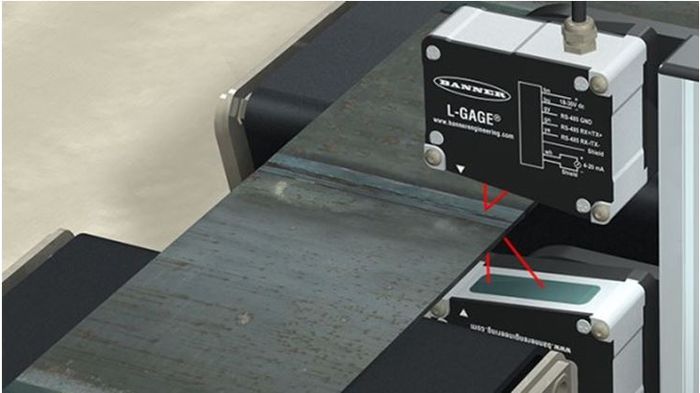

Měření tloušťky plechu

Senzory řady L-GAGE LH mohou nepřetržitě sledovat tmavé cíle. Lineární zobrazovač CMOS LH s úhlopříčkou 1024 pixelů je schopen rozlišení na úrovni mikrometrů, což mu umožňuje rychle a přesně měřit tloušťku plechu. Výledky z měření jsou k předávány analogovými výstupy 4-20 mA a digitální komunikací RS-485.

LH senzorový pár se synchronizuje, aby mohl provádět měření a vypočítávat tloušťku plechu mezi senzory. Systém nevyžaduje externí řízení a je snadno konfigurovatelný pomocí grafického uživatelského rozhraní společnosti Banner Engineering, které umožňuje jednoduché zapojení do sítě a viditelnost monitorovaných hodnot v celém systému.

Pro tuto specifickou aplikaci pro měření tloušťky je „vzdálenost master/slave“ dvojnásobek referenční plus jmenovité vzdálenosti, ideální vzdáleností mezi dvěma senzory.

www.turck.cz
